1. 模組簡介

CJ-08 電力線載波模組是才智科技針對遠距離工業用而設計的電力線載波通信產品。
本模組載波採用 QPSK 調製方式，載波頻點為 307KHz，頻寬為±16kHz，載波通信串列傳輸速率 800bps。
本模組固化了相應的驅動與資料透明轉發協定，採用 UART 數位介面，方便地與使用者的 MCU 系統進行可靠的串列
資料通信，UART 通信串列傳輸速率默認為 9600bps。
本電力線載波通信模組具備輻射小，功耗低，抗干擾性能強，穩定性好，並具有無需佈設專線等特點。

CJ-08 電力線載波模組主要可應用領域：
    太陽能光伏系統
    電力抄表系統
    路燈控制系統
    能源管理系統
    智慧家居系統
    智慧家電設備
    安防報警系統
    智慧農業系統
    交通號誌輔助秒數系統
其他領域

1. 模組技術規格

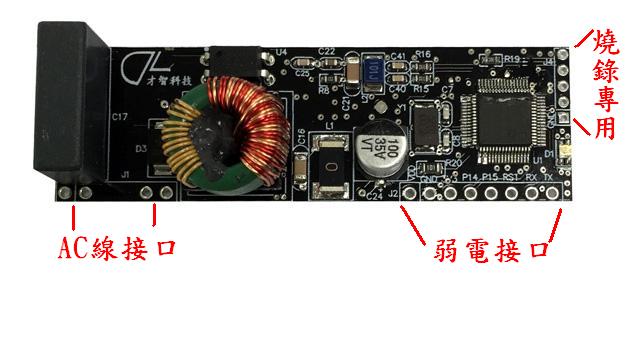

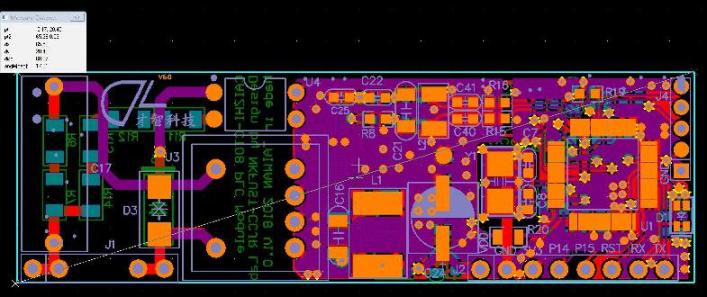

(1) 模組圖示

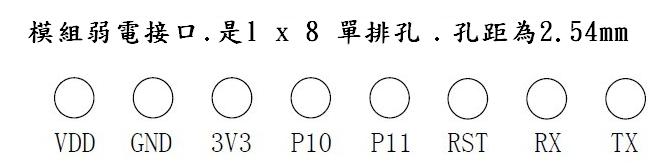

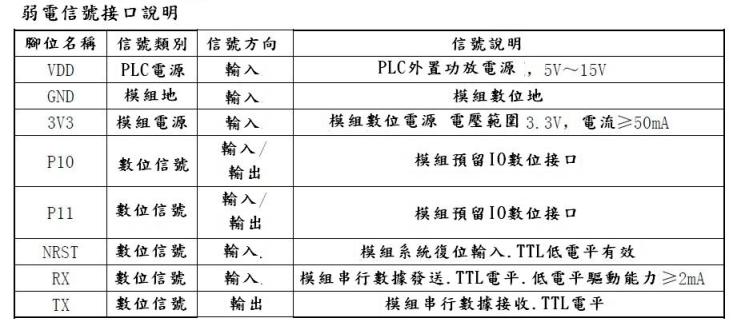

弱電介面信號說明：





一.模組接口定義

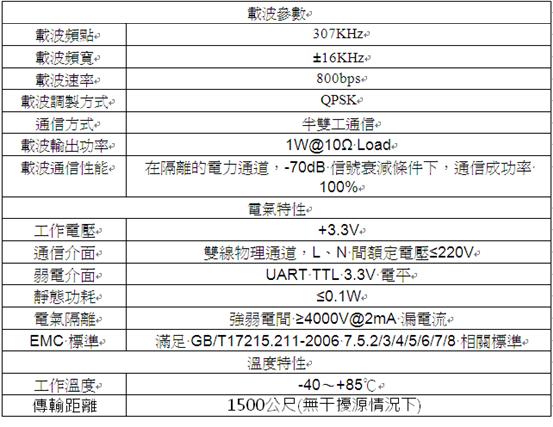

本模組硬體參數特性如下表：

(三)模組通信協定
(1) UART 通信參數

本模組預設 UART 串口通信參數如下：

1. 串列傳輸速率：9600bps
2. 起始位：1bit
3. 數據位元：8bit
4. 校驗位：無校驗
5. 停止位：1bit

(2)UART 資料包文

1. UART 報文長度必須為偶數位元組（非偶數位元組建議在報文末端補 0x00）
2. UART 最大接收資料長度：80 x 8bit（超過 80bytes 的資料幀將只取前 80bytes 作為有效資料發送
3. UART 最大發送資料長度：80 x 8bit
4. UART 位元組間超時時間：500ms（超過 500ms 以後再接收到的 UART 資料即判定為下一幀的數據
5. UART 每幀報文間隔時間：≥1400ms
6. UART 通信協議：無（全透傳）

(3)PLC 通信參數

本模組預設 PLC 通信參數如下：
    載波頻率：307KHz
    載波頻寬：±16KHz
    載波速率：800bps
(4)PLC 資料包文

    PLC 最大接收資料長度：80 x 8bit
    PLC 最大發送資料長度：80 x 8bit
      PLC 通信協議：無（全透傳）

注意事項

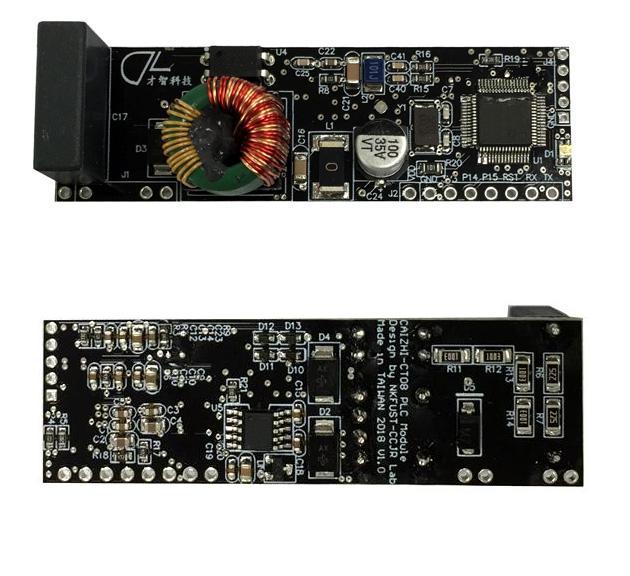

本模組出貨時,均會焊接腳針測試完出貨,腳針方向如下圖.

警告：本系列模組不得應用於醫療、礦井、電梯、交通、火警等所有涉及人身安全的設施及環境中，因用戶違反此警告而產生的直接或間接損失，本公司將不予承擔。
注意：使用本系列模組產品前，請詳細閱讀本模組使用者手冊。本模組是基於電力線通信，模組包含高壓區域和低壓區域，使用或操作人員請勿觸碰高壓區域，不許帶電插拔模組，以防觸電危險。
